Стропильные фермы на металло-зубчатых пластинах (МЗП)
Производство и монтаж фермы на металлических зубчатых пластинах

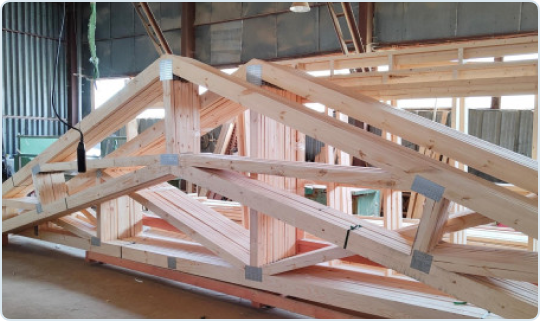

Готовая стропильная система на металло-зубчатых пластинах. Мы проектируем и изготовляем в заводских условиях несущие стропильные конструкции для практически любого типа крыш. Основой системы являются фермы, в которых деревянные элементы соединяются при помощи металлических зубчатых пластин (МЗП).
Фермы на металлических зубчатых пластинах (МЗП) — это деревянные конструкции из отдельных элементов, соединенных между собой металлическими зубчатыми пластинами, которые запрессовываются в тело древесины.
Металлические зубчатые пластины (МЗП) — это стальная оцинкованная пластина, толщиной 1-2 мм, в которой зубья сформированы методом холодной штамповки перпендикулярно пластине. Толщина стали составляет 1-2 мм, длина зубьев от 8 до 20 мм.
Геометрические формы ферм могут быть практически любыми - односкатными, двускатными, трапециевидными, с параллельными поясами и т.д.
- Готовый продукт. Каждый комплект ферм спроектирован в специализированном программном комплексе под конкретные условия эксплуатации и изготовлен в заводских условиях на профессиональном оборудовании, что дает гарантию на прочностные характеристики стропильной системы и исключает ряд проблем на этапе монтажа крыши.
- Свобода архитектурных форм. Нет привязки к 6-метровой доске, что позволяет минимизировать количество промежуточных опор и снизить количество используемого материала.
- Большепролетность. Возможность перекрыть пролеты до 18 метров длиной без использования дополнительных промежуточных опор, что может быть полезно при строительстве ангаров, цехов, гаражей и навесов.
- Функциональность. Ферма одновременно выполняет роль стропильных ног (верхний пояс) и перекрытия (нижний пояс), что сокращает время на монтаж крыши, так как отсутствует необходимость в двух последовательных операциях по установке перекрытий и стропильной системы.
- Скорость изготовление и монтажа. Среднее время изготовления ферм 5-10 рабочих дней, а монтаж занимает 1-2 дня. Для установки ферм потребуются крепежные элементы, кран для подъема ферм на стены дома и бригада из 2-3 человек с ручным инструментом. Подробная инструкция, техническая поддержка и простота технологии монтажа позволяет произвести монтаж ферм самостоятельно.
- Универсальность. Возможность установки ферм с шагом большим 600 мм (800, 1000, 1500 мм и т.д.). В зачастую шаг ферм ограничен не запасом прочности доски или пластин, а видом и размерами утеплителя или сечением доски обрешетки.
- Безотходность. Снижение количества строительного мусора на объекте, так как фермы не требуют дополнительной доработки на месте монтажа.
Оставьте заявку на бесплатный расчет стоимости проекта
Для каждого коммерческого предложения подготавливается конкретное решение, что позволяет указывать практически точную цену на изготовление ферм на МЗП.
На этапе проектирования и перед отправкой проекта в производство все архитектурные и конструктивные решения проходят контроль и согласуются с заказчиком. Все геометрические параметры и расчетные данные ферм указываются в договоре.
Сразу после изготовления заказчику отправляется уведомление о готовности ферм, а также согласуется доставка изделий на объект или хранение их в сухом цеху.

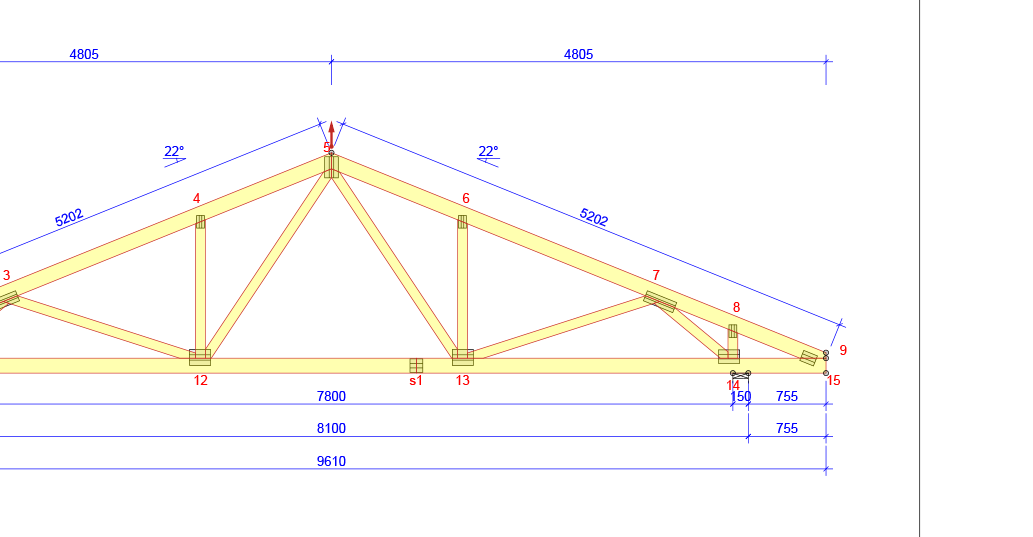

Перед началом проектирования составляется подробное техническое задание. Фермы проектируются в специализированном программном обеспечении, которое учитывает временные и постоянные нагрузки, сечения и сорт доски, а также применяет для расчета конструкций различные грузовые комбинации. Каждый элемент фермы просчитан на прочность и оптимизирован - благодаря этому удается избежать перерасхода материалов.
После подписания договора, согласованный проект направляется в производство, где деревянные элементы ферм изготавливаются по утверждённому раскрою. Возможность человеческой ошибки здесь минимизирована, ведь длина элемента и угол реза задаются программой, а сам рез производится на полностью автоматизированном оборудовании.
Соединение узлов фермы на МЗП производится только после проверки всех геометрических размеров фермы на соответствие проекту. Монтаж МЗП в тело древесины осуществляется с помощью гидравлического пресса с усилием в 30 тонн.
По каждому проекту крыши подготавливается наглядная инструкция по монтажу ферм и проводятся консультации.
Мы также производим балки перекрытий на МЗП и балки Posi-joist различных сечений и длин.

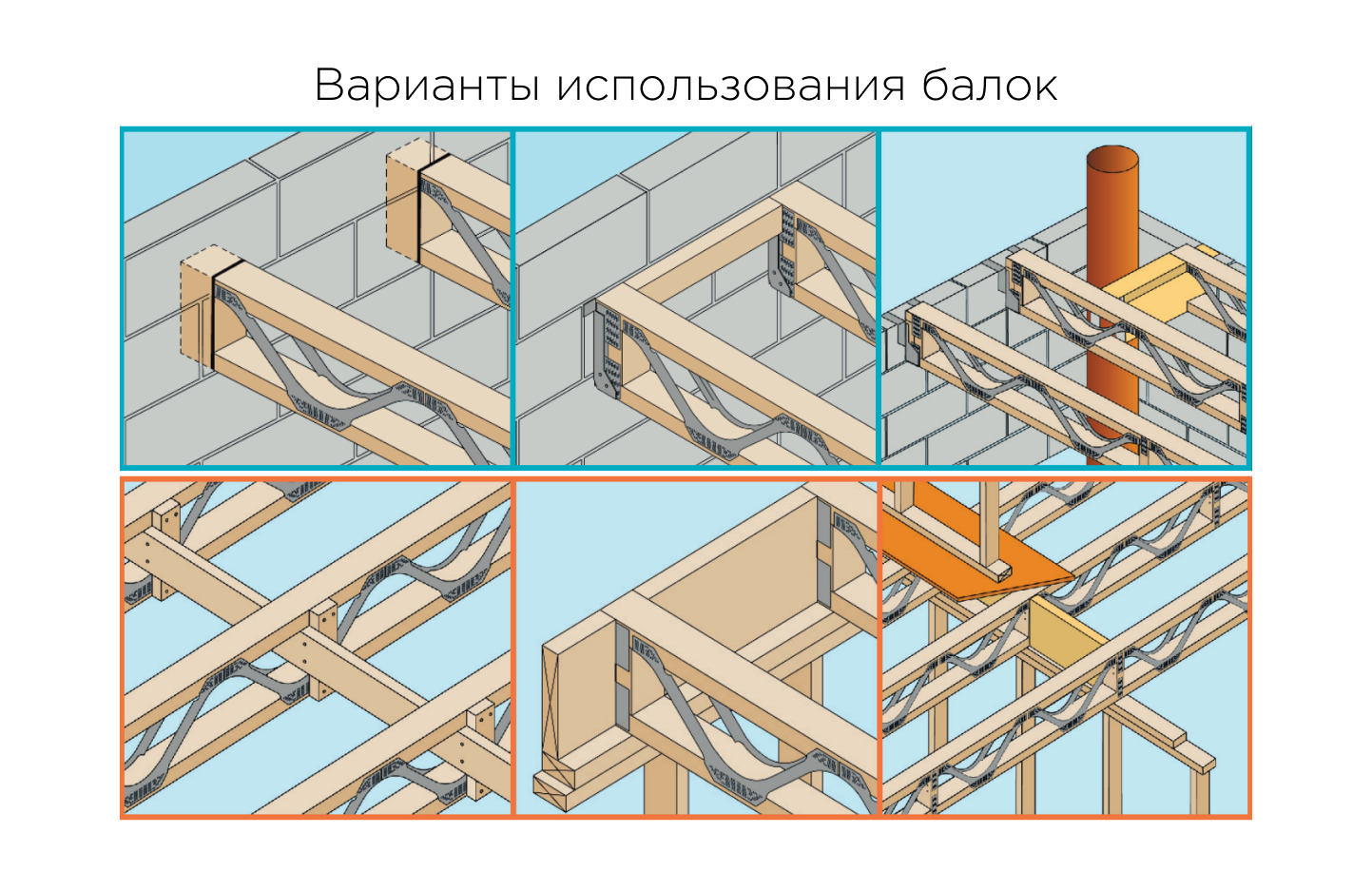

Posi-балки — это система межэтажного перекрытия. С их помощью можно перекрыть большие пролёты различной высоты. Основа балки - брусок массивной древесины. В сочетании с ним идёт стальной профиль, который может закрепляться металлическими зубчатыми пластинами. Зубья МЗП формируются методом холодной штамповки. Длина зубьев - от 8 до 20 мм.
Больше информации можно узнать из прикрепленного материала (файл: Posi-балки Северный дом.pdf)
